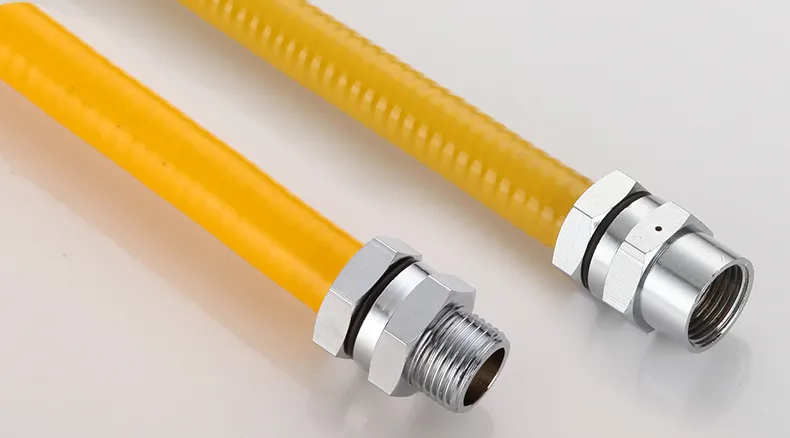

《燃气用具连接用不锈钢波纹软管》

---GB 41317—2024---

01、范 围

● 软管作为燃气用具连接的要害部件，其质量直接关系到燃气使用的宁静性。新尺度划定了燃气用具连接用不锈钢波纹软管的分类、规格和型号，质料、外观、结构与尺寸，性能要求，试验要领，检验规则，标志和安装使用说明书，包装、运输和贮存。

● 该尺度适用于输送介质为城镇燃气、公称尺寸不大于DN32，最大事情压力为0.01MPa，与燃气燃烧器具或燃气设备连接的不锈钢波纹软管。

● 该尺度不适用于输送介质含二甲醚的连接用不锈钢波纹软管。

02、规 格

● 波纹软管按公称尺寸分为DN10、DN15、DN20、DN25、DN32。

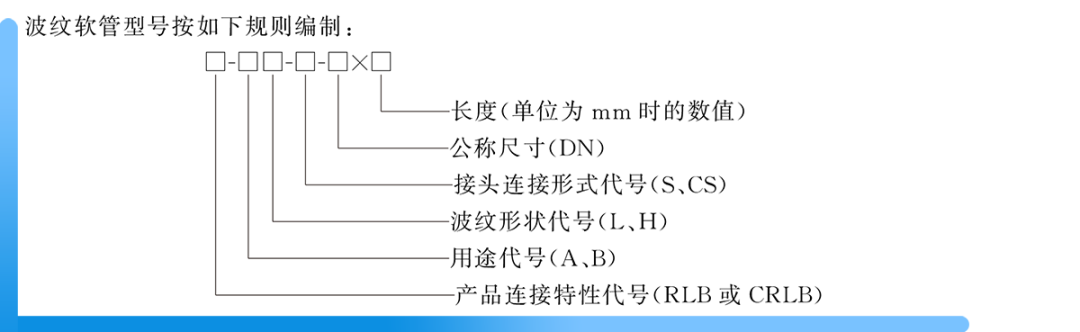

03、型 号

● 示例：公称尺寸为DN15，两端为螺纹连接且长度为500mm的螺旋形波纹燃气表连接用普通型波纹软管，型号标志为：RLB-BL-S-15x500

04、标 志

● 9.1.1 被覆层和接头上的标志应清晰、可辨，且标志信息切合下列划定。

a)被覆层上应至少标识:   ①制造商名称和商标； ②型号； ③本文件编号； ④产物名称(普通型燃气用具连接用不锈钢波纹软管或超柔型燃气用具连接用不锈钢波纹软管)； ⑤波纹管不锈钢质料代号或牌号； ⑥生产批号(含日期)或生产日期；⑦制造商声明的使用年限。

b)接头上应标识制造商商标、质料代号或牌号及连接尺寸(如G1/2、?9.5等)。其中a)中制造商声明的使用年限不应低于8年。

注:使用年限的起始盘算时间为声明的生产日期。

● 9.1.2 波纹软管被覆层上的标志信息的完整性切合下列划定:

a)长度不凌驾1m的波纹软管，管体被覆层上应有完整的9.1.1a)划定的标志信息;

b)长度1m以上的波纹软管，管体两端的被覆层上应划分有完整的9.1.1a)划定的标志信息。
